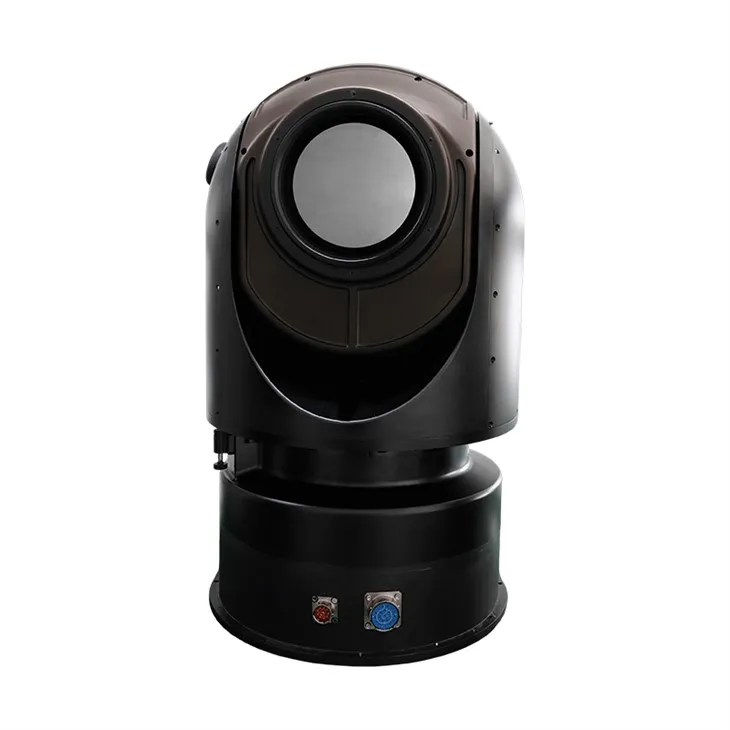

اعلی-ریزولوشن EO/IR امیجنگ سسٹم
حسب ضرورت ہائی-ریزولوشن EO/IR امیجنگ سسٹم مینوفیکچرر
ایگل-آئی انسپائرڈ ڈوئل-قابلیت:
وسیع-فیلڈ سرچ (بذریعہ ایج ذیلی-ایپرچر) اور ہائی-ریز ٹارگٹنگ (مرکزی ذیلی-ایپرچر کے ذریعے) کو یکجا کرتا ہے، جامع صورتحال سے متعلق آگاہی کے لیے ایگل کے فوول ویژن کی نقل کرتا ہے۔
ذیلی-مرکزی سطح کی قرارداد:
EO ماڈیولز الٹرا-ہائی پکسل امیجنگ کو سپورٹ کرتے ہیں۔ IR سینسرز (15μm×15μm پکسلز) لطیف تھرمل فرق کو پکڑتے ہیں، بغیر قربت کے ہدف کی خصوصیت کو فعال کرتے ہیں۔
ذہین ملٹی-اپرچر تعاون:
ایج ذیلی-ایپرچرز (16% FOV اوورلیپ) بڑے-علاقے کی اسکیننگ کا احساس کرتے ہیں؛ مرکزی یپرچر ایجنٹ-بیسڈ کنٹرول کے ذریعے اہداف پر خود بخود لاک ہوجاتا ہے۔
میزائل-ماحولیاتی موافقت پیدا کرنے کی صلاحیت:
کوئی پیچیدہ جمبل کی ضرورت نہیں؛ آپٹیکل ڈوم کے ساتھ سماکشیل ڈیزائن میزائل کی پرواز کے دوران تیز-رفتار، ہائی-وائبریشن کے حالات میں استحکام کو یقینی بناتا ہے۔
مصنوعات کی وضاحتیں
| پیرامیٹر کا زمرہ | انڈیکس آئٹم | مخصوص پیرامیٹر کے تقاضے |
|
|
ازیمتھ | 60 ڈگری / سیکنڈ سے زیادہ یا اس کے برابر |
| پچ | 60 ڈگری / سیکنڈ سے زیادہ یا اس کے برابر | |
گردش کی زیادہ سے زیادہ کونیی سرعت |
ازیمتھ | 100 ڈگری / s² سے زیادہ یا اس کے برابر |
| پچ | 60 ڈگری / s² سے زیادہ یا اس کے برابر | |
| گردش کی حد | ازیمتھ | 360 ڈگری مسلسل گردش، منفی کے طور پر بائیں اور مثبت کے طور پر دائیں |
| زاویہ کی رپورٹنگ کی درستگی اور حل | / | قرارداد: 1 mrad سے کم یا اس کے برابر (ملیریڈین) |
| مستحکم درستگی | / | 0.1 mrad (ملیریڈین) سے کم یا اس کے برابر |
کام کرنے کے اصول
Huirui ایک پیشہ ور اپنی مرضی کے مطابق EO IR سسٹم بنانے والا ہے۔
ملٹی-اپرچر انٹیگریشن
FOV سلائی کے لیے پانچ{-سب-ایپرچر ڈھانچہ-چار کناروں کے یپرچر کو اپناتا ہے، ہائی-ریز امیجنگ کے لیے ایک مرکزی یپرچر، ایک کمپیکٹ یونیفائیڈ پے لوڈ بناتا ہے۔
ایجنٹ-بیسڈ Synergistic Sensing
ایج یپرچرز ٹارگٹ الرٹس کو متحرک کرتے ہیں۔ ایجنٹ کنٹرول سسٹم مرکزی یپرچر کو توجہ مرکوز کرنے کی ہدایت کرتا ہے، بیک وقت وسیع تلاش اور درستگی کے حصول کو حاصل کرتا ہے۔
متغیر-ریزولوشن فیوژن
آن بورڈ پروسیسرز کنارے-اپرچر FOV ڈیٹا کو سلائی کرتے ہیں اور مرکزی ہائی-تصاویر کے ساتھ مل جاتے ہیں، سیاق و سباق اور تفصیلات دونوں کے ساتھ مربوط بصری تخلیق کرتے ہیں۔
سماکشی استحکام کنٹرول
مرکزی یپرچر آپٹیکل گنبد کے مرکز کے گرد گھومتا ہے، جس سے خرابی کم ہوتی ہے۔ کوئی کثیر-محور ٹرن ٹیبل نہیں، اعلی-متحرک منظرناموں میں مستحکم امیجنگ کو یقینی بناتا ہے۔
تکنیکی فوائد
●آپٹمائزڈ LWIR حساسیت: کم NEI کے ساتھ 8–12 μm بینڈ میں کام کرتا ہے، کم-گرمی کے اہداف جیسے چھوٹے UAVs یا چھپے ہوئے اہلکاروں سے بیہوش تھرمل دستخطوں کا پتہ لگاتا ہے۔
● اعلیٰ MTF کارکردگی: آپٹیکل سسٹم اعلی ماڈیولیشن ٹرانسفر فنکشن کے معیارات پر پورا اترتا ہے، بے قاعدہ گنبد کی سطحوں سے آف-محور کی خرابی کے باوجود بھی واضح امیجنگ کو یقینی بناتا ہے۔
●F-نمبر آپٹمائزڈ ڈیزائن: مرکزی ذیلی-ایپرچر F/3 (3x ریزولیوشن آف ایج یپرچرز F/1) روشنی کی مقدار اور ریزولیوشن کو متنوع روشنی کے حالات کے لیے متوازن کرتا ہے۔
● مکینیکل آسان بنانے کا فائدہ: کوئی پیچیدہ ٹرن ٹیبل ڈھانچہ وزن اور ناکامی کے خطرے کو کم نہیں کرتا، پے لوڈ-محدود پلیٹ فارمز جیسے میزائل اور چھوٹے UAVs کے لیے مثالی ہے۔
اکثر پوچھے گئے سوالات
س: سنٹرل اور ایج اپرچرز کے درمیان ریزولوشن کا فرق کیا ہے؟
A: مرکزی ذیلی-ایپرچر (F/3) میں کنارے والے (F/1) سے 3x زیادہ ریزولوشن ہے۔ EO زیادہ سے زیادہ ریزولوشن ذیلی-سینٹی میٹر کی سطح تک پہنچ جاتا ہے؛ واضح تھرمل امیجنگ کے لیے IR 1024×768 پکسلز (15μm پچ) استعمال کرتا ہے۔
سوال: کیا یہ نظام میزائل سے مطابقت رکھتا ہے؟
A: جی ہاں، اس کا سماکشیی گنبد ڈیزائن اور آسان مکینکس ہائی-وائبریشن، تیز-میزائل ماحول کے مطابق ہے، روایتی جمبلوں سے مسائل سے بچنا اور پرواز کے دوران مستحکم امیجنگ کو یقینی بناتا ہے۔
س: ملٹی-یپرچر فیوژن کی درستگی کو کیسے کیلیبریٹ کیا جائے؟
A: ذیلی-ایپرچر سیدھ کے لیے سالانہ پیشہ ورانہ انشانکن؛ سسٹم نے FOV اوورلیپ (16%) اور فیوژن کی درستگی کو برقرار رکھنے کے لیے روزانہ استعمال کے لیے-خود-کیلیبریشن فنکشنز بنائے ہیں۔
سوال: IR سپیکٹرل رینج اور اس کا فائدہ کیا ہے؟
A: یہ 8–12 μm LWIR بینڈ میں کام کرتا ہے، جو کہ فضا کی مداخلت کو کم سے کم کرتا ہے، کہرے، دھوئیں اور طویل-فاصلے والے میزائل-میں قابلِ بھروسہ پتہ لگانے کے قابل بناتا ہے۔
سوال: کیا یہ یپرچرز کے درمیان حقیقی-وقت کے ہدف کے ہینڈ آف کو محسوس کر سکتا ہے؟
A: بالکل۔ ایجنٹ-بیسڈ کنٹرول سسٹم ملی سیکنڈ-لیول ہینڈ آف-ایپرچرز کو اہداف کا پتہ لگانے کے قابل بناتا ہے، اور ڈیٹا لیگ کے بغیر فوری طور پر سنٹرل اپرچر لاک کرتا ہے۔
سوال: کیا ہم مخصوص ضروریات کے لیے ذیلی-اپرچرز کی تعداد کو اپنی مرضی کے مطابق بنا سکتے ہیں؟
A: ہاں۔ معیاری ماڈل 5 ذیلی-ایپرچرز کا استعمال کرتا ہے؛ ہم 6-10 ہفتوں کے لیڈ ٹائم اور MTF کارکردگی کی توثیق کے ساتھ مختلف پلیٹ فارمز (UAVs/میزائل) کے لیے 3–7 اپرچر حسب ضرورت پیش کرتے ہیں۔
